Grenoble · Isère (38)
Traçage de réseaux à Grenoble
Connaître le tracé exact de vos canalisations avant d'engager des travaux, c'est remplacer une hypothèse par une mesure. Par aiguille de traçage et localisateur électromagnétique, nous restituons le cheminement de vos réseaux enterrés ou encastrés et leur profondeur, station par station, sans ouvrir le sol. Le rapport de cheminement vous est transmis sous 48h à 72h.
La réalité du terrain
Un réseau sans cartographie est une source permanente d'aléas
Les bâtiments accumulent des travaux sur des décennies. Raccordements non consignés, dérivations modifiées sans mise à jour des plans, colonnes déplacées lors d'une réhabilitation : à l'arrivée, le document technique ne correspond plus à ce qui est réellement dans le sol ou dans les murs. Pour celui qui doit intervenir sur ces réseaux, qu'il soit plombier, architecte ou maître d'œuvre, l'incertitude se traduit par des perçages accidentels, des arrêts de chantier et des travaux supplémentaires non anticipés.
Le traçage de réseau transforme cette incertitude en données mesurées. Avant que la première saignée soit tracée ou que le terrassier positionne son godet, nos techniciens restituent le cheminement réel des canalisations et leur profondeur. Ce relevé devient la référence de chantier.
Situations fréquentes
Extension ou surélévation
Avant tout percement de dalle ou de voile porteur, connaître la position des réseaux encastrés évite de couper une canalisation active et de provoquer une interruption de service sur l'ensemble du bâtiment.
Cession ou transaction immobilière
Un plan de réseau à jour renforce le dossier technique transmis à l'acquéreur ou produit lors d'une expertise avant cession, sans laisser d'incertitude sur la configuration des réseaux communs ou privatifs.
Plan pluriannuel de travaux
Les syndics de copropriété intègrent nos relevés dans la préparation d'un PPT fondé sur la configuration réelle des réseaux communs, plutôt que sur des plans d'archives parfois anciens de plusieurs dizaines d'années.
Instrumentation
De l'aiguille au localisateur : comment le tracé se construit
Le traçage mobilise deux équipements complémentaires. Ensemble, ils permettent de restituer le parcours d'une canalisation centimètre par centimètre, même lorsque son point de départ ou ses dérivations ne sont pas connus.
Émission du signal
L'aiguille de traçage
Introduite dans la canalisation depuis un regard, un orifice d'accès ou une extrémité ouverte, l'aiguille progresse à l'intérieur du réseau en émettant un signal électromagnétique continu. Elle suit le tracé réel de la conduite, courbures et dérivations comprises, sans nécessiter d'excavation préalable ni d'interruption du service.
Lecture en surface

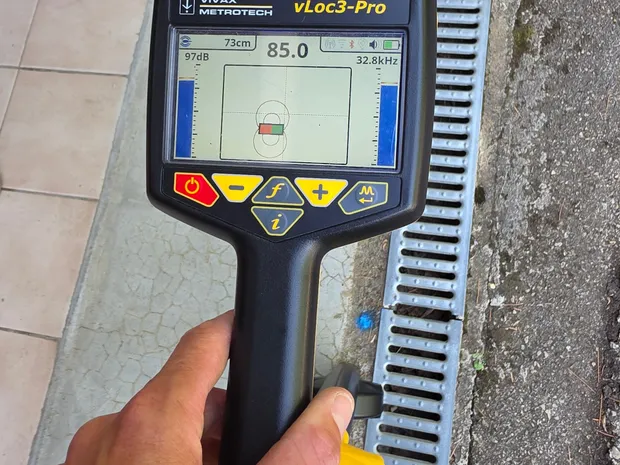

Le localisateur Vivax Metrotech vLoc3-Pro
En surface, l'appareil capte le signal émis par l'aiguille et restitue la position du réseau station par station : cheminement horizontal, profondeur mesurée et direction. Nos techniciens relèvent ces données au fur et à mesure de la progression pour constituer un plan de cheminement précis, directement exploitable par vos équipes de travaux.
Ce que contient le rapport de cheminement
- + Plan du tracé relevé avec points de repère au sol
- + Profondeurs mesurées en plusieurs stations le long du réseau
- + Photos des regards et accès utilisés, affichage du localisateur à chaque point significatif
- + Transmission sous 48h à 72h, dans un format intégrable à votre dossier technique ou à votre appel d'offres
Périmètre d'intervention
Les réseaux que nous traçons en Isère
Eau potable, chauffage, évacuations, réseaux privatifs ou collectifs : nous intervenons sur tous les types de canalisations accessibles depuis un regard, une extrémité ouverte ou un orifice de tirage.
Eau potable
Branchements privatifs, colonnes montantes, alimentation depuis le compteur jusqu'à l'habitation, réseaux d'arrosage extérieur et systèmes anti-incendie.
Chauffage encastré ou enterré
Circuits de chauffage collectif ou individuel passant sous dalle, en gaine technique ou en terrain extérieur, avec mesure de profondeur à chaque point relevé.
Évacuations EU, EV, EP
Eaux usées, eaux vannes et eaux pluviales en PVC, grès ou fonte : tracé jusqu'au regard de jonction ou au raccordement au réseau public.
Réseaux non documentés
Sur un site dont les plans sont manquants ou obsolètes, nous cartographions l'ensemble des réseaux détectables pour établir un état des lieux avant toute intervention.
Traçage couplé à l'inspection vidéo par caméra
Sur les réseaux d'évacuation, nous pouvons compléter le traçage par une inspection vidéo endoscopique ou à tête rotative (du diamètre 32 au diamètre 300). Le traçage fournit le plan de cheminement ; l'inspection renseigne sur l'état intérieur de la canalisation. Les deux livrables sont intégrés dans un rapport d'intervention unique.
Nos interlocuteurs
Qui fait appel à nous pour un traçage de réseau à Grenoble ?
Le traçage concerne tous ceux qui ont besoin de données fiables sur leurs réseaux avant d'agir, que ce soit pour préparer des travaux, établir un devis ou instruire un dossier technique.
Plombiers et entreprises de terrassement
Ils reçoivent notre rapport de cheminement avant de chiffrer ou d'exécuter leurs travaux. Les profondeurs mesurées et le tracé précis leur permettent d'établir un devis fondé sur des données réelles et de programmer l'intervention sans tâtonnement sur le terrain.
Syndics et gestionnaires immobiliers
Des gestionnaires comme Foncia, Cogerim, AGIS ou Dynaren font appel à nos services pour cartographier les réseaux communs d'un immeuble, mettre à jour le dossier technique d'une copropriété ou préparer un plan pluriannuel de travaux sur des données actualisées.
Particuliers et maîtres d'œuvre
Un propriétaire qui réhabilite un logement sans les plans d'origine, ou un maître d'œuvre qui prépare une extension sur un bâtiment existant, nous contacte pour obtenir un état précis des réseaux en place avant la phase de conception ou d'exécution.
Votre chantier en Isère réclame un plan de réseau fiable ?
Devis établi sous 24h dès réception de votre demande. Rapport de cheminement avec plan, profondeurs et photos transmis sous 48h à 72h après l'intervention.
